Мой первый приемник
Мечта детства наконец исполнилась - я услышал первые голоса из самодельного приемника !

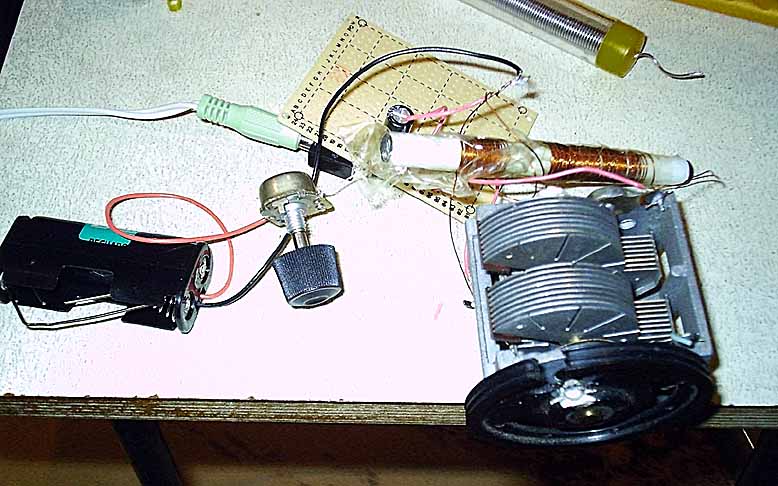

Приемник собран по схеме из книги В.Полякова "Техника радиоприема: Простые приемники АМ сигналов". Магнитная антенна L1 на неизвестном ферритовом стержне, 100 витков с отводом от 30-го.
Заработал с первого включения - при сборке я не сделал ни одного измерения, кроме "прозвонки" подозрительных паек. В качестве УЗЧ применил активные колонки для компьютера - при полной громкости (макс. 5Вт) давали тихое звучание.
Отвод от 1/3 катушки - это слишком много. Регенератор возбуждается даже при полном сопротивлении R1, только на высоком конце СВ диапазона прослушиваются мощные станции которым удается "закрыть" его, ниже - только интерференционные свисты, "ии-уу-ии" как будто идешь по диапазону с включенным телеграфным гетеродином.
Если прикоснуться внешней антенной к среднему выводу катушки - громко и чётко слышны 3-5 станций одна поверх другой, вращение настройки мало что меняет - паразитный контур (1/3 L1 + C антенны) настроенный на КВ ?
Применение вместо индуктивной трехточки отдельной катушки связи 10-20 витков, намотанной внавал поверх основной, делает приемник неработоспособным - он молчит в любом положении R1 и при любой полярности катушки связи.
Нормальной работы приемника, т.е. управляемого возбуждения и срыва колебаний при регулировке R1, удалось добиться лишь уменьшив отвод до 11 витков, т.е. 1/9 катушки.
При этом полностью раскрыть возможности схемы не удается из-за очень "острой" настройки как частоты так и обратной связи, и дрейфа частоты от влияния рук.
Вывод: приемник такого типа необходимо строить в экранирующем металлическом корпусе, применяя верньер либо электронную растяжку диапазона, для регулировки обратной связи использовать два последовательно включенных резистора на 200 и 20 КОм, либо многооборотный резистор.
